skin effect & skin depth（趋肤效应与趋肤深度）

概念

1. 现象与机理

直流电流在均匀导体截面上均匀分布。交变电流在导体内部产生随时间变化的磁场，按法拉第电磁感应定律（Faraday’s law）感应出涡流（eddy current）；涡流在中心附近与原电流反向、在表面附近与原电流同向，合电流因而向表面集中，频率越高越明显 [1]。这一现象称为趋肤效应（skin effect）。

电场的两个来源。 导线中的轴向电场与电流密度写作 $\mathbf{J}=\sigma (-\nabla \Phi )+\sigma (-j\omega \mathbf{A})$ [2]：

• $-\nabla \Phi$ 由导线两端的电位差给出，$\Phi$ 在每个截面上为常数，这一项在截面上均匀。
• $-j\omega \mathbf{A}$ 由交变磁场感应，包括导线自身电流的磁场和其他导体的磁场。自身电流的磁场环绕导线轴线，轴心附近的细丝被导线内部的磁通环绕，表面的细丝不被环绕，这一项因而在轴心最强、表面最弱 [1]。

两项同时存在，电流分布是两者共同作用的稳态结果，不存在”先有均匀电流、再感应出涡流”的先后过程。把合电流拆成”与直流分布相同、携带全部净电流的均匀部分”与”净电流为零的其余部分”，是为说明机理所作的约定；后者在轴心为负、表面附近为正，在导线远端闭合，即图中的涡流环路。

电流由谁驱动不影响趋肤分布。 孤立圆直导线的解只用到表面切向磁场 $H_{\phi }(a)=I/(2\pi a)$ 与表面电场，其中 $I$ 是导线的总电流 [3]；电流由电源驱动还是由感应电动势驱动，并不出现在方程里。无线电能传输线圈的损耗模型据此把交流损耗分为两项：线圈电流 $I$ 引起趋肤效应损耗，线圈所处的外部磁场 $H$ 引起邻近效应（proximity effect，见 proximity-effect）损耗，两者正交 [4]；发射线圈与接收线圈的损耗都按各自的交流电阻计入 [5]。

• 发射线圈：电源决定总电流；导线内的不均匀分布来自自身电流的磁场与同一线圈相邻匝的磁场 [5]。接收线圈电流的磁场对发射导线而言同样是外部场，归入邻近效应。
• 接收线圈：发射线圈的磁场沿导线感应电动势，驱动净电流流过负载；这一净电流的自身磁场同样使电流集中于表面 [4]，发射线圈与相邻匝的磁场形成邻近效应。

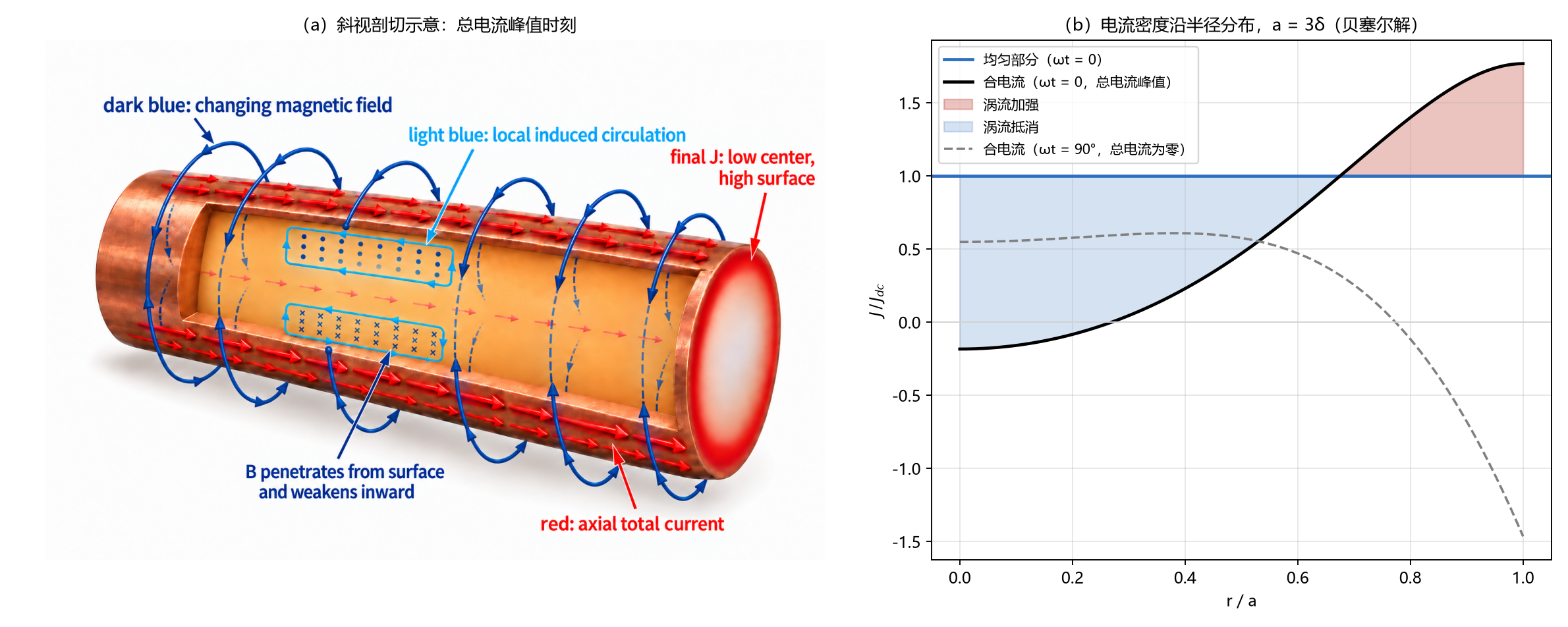

图 1。（a）示意：圆导线斜视剖切，总电流达到峰值的时刻。深蓝色为环向自磁场；浅蓝色为套链局部磁通的感应环流；红色为轴向合电流。磁场从表面向内衰减，合电流在整圈表面增强、在轴心减弱。（b）半径 $a=3\delta$ 时按 ac-resistance 的贝塞尔解算出的电流密度（以直流值为单位）：总电流峰值时刻轴心为 −0.18、表面为 1.77；总电流过零时刻（虚线）导线内仍有正负相消的电流。图（a）为示意 [6]。

2. 趋肤深度

良导体中电流密度幅值降到表面值 1/e（36.8 %）处的深度称为趋肤深度（skin depth）[7]：

$$\delta =\sqrt{\frac{2}{\omega \mu \sigma }}=\frac{1}{\sqrt{\pi f{\mu }_0{\mu }_r\sigma }}\text{\hspace{1em}(1)}$$

符号	含义	单位
$f$、$\omega =2\pi f$	频率、角频率	Hz、rad/s
$\sigma$	电导率（conductivity），电阻率的倒数；铜约 $5.8\times 10^7$	S/m
$\mu ={\mu }_0{\mu }_r$	磁导率；${\mu }_0=4\pi \times 10^{-7}$ H/m，${\mu }_r$ 为相对磁导率（无量纲）	H/m

$\delta \propto 1/\sqrt{f}$：频率升高 4 倍，趋肤深度减半。$\sigma$ 或 ${\mu }_r$ 越大，$\delta$ 越小。

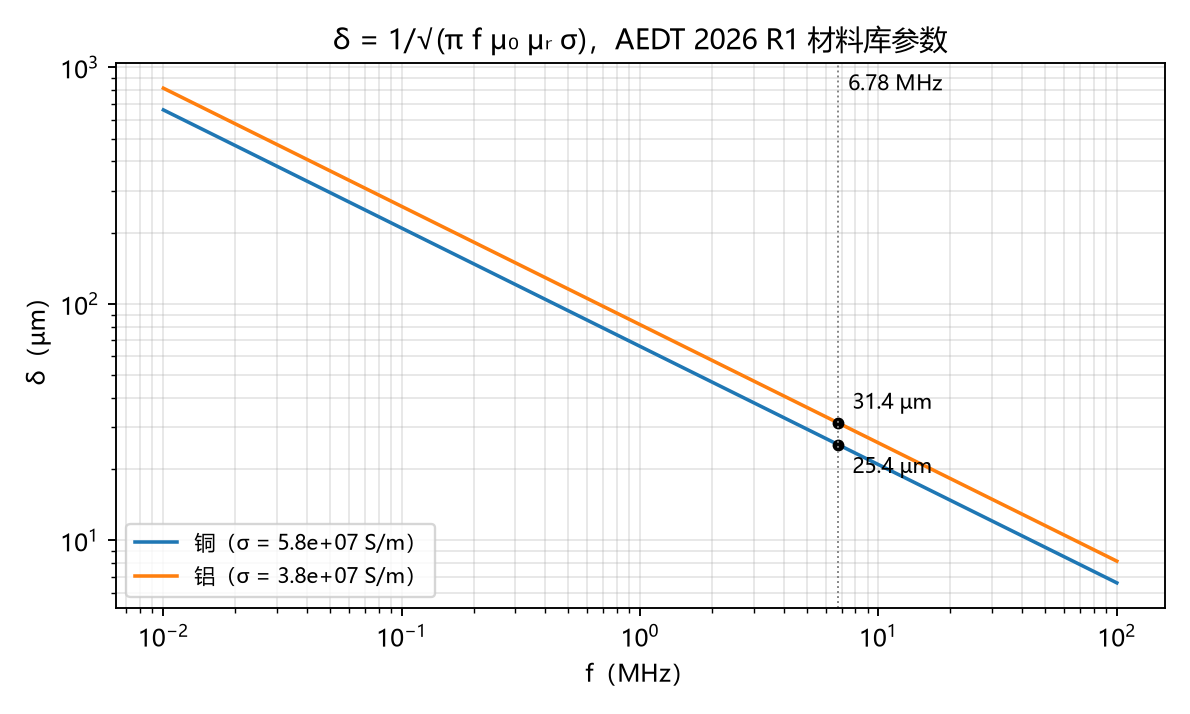

铜与铝的 δ 随频率变化，双对数坐标下斜率为 −1/2；黑点为 6.78 MHz。

3. 平板导体中的分布

良导体中位移电流可忽略，由安培定律与法拉第定律得电流密度方程 ${\nabla }^2\mathbf{J}=j\omega \mu \sigma \mathbf{J}$ [3]。厚度远大于 $\delta$ 的平板中电流只随深度 $x$ 变化，方程化为一维：

$$\frac{{\mathrm{d}}^{2}J}{\mathrm{d}{x}^2}=j\omega \mu \sigma J=\frac{2j}{{\delta }^2}J\Rightarrow J(x)=J_S{e}^{-(1+j)x/\delta }=J_S{e}^{-x/\delta }{e}^{-jx/\delta }\text{\hspace{1em}(2)}$$

另一个解 $e^{+(1+j)x/\delta }$ 随深度无限增长，舍去 [3]。$J_S$ 为表面处电流密度（A/m²）。

• $e^{-x/\delta }$：幅值衰减。$x=\delta$、$3\delta$、$5\delta$ 处分别为表面值的 36.8 %、5.0 %、0.67 %；按幅值积分，$4\delta$ 以内含 98 % [1]。
• $e^{-jx/\delta }$：相位每深入一个 $\delta$ 滞后 1 rad（约 57°）。

场进入导体约 4–5 个趋肤深度 [2]。圆导线中方程取柱坐标形式，解为贝塞尔函数，见 ac-resistance。

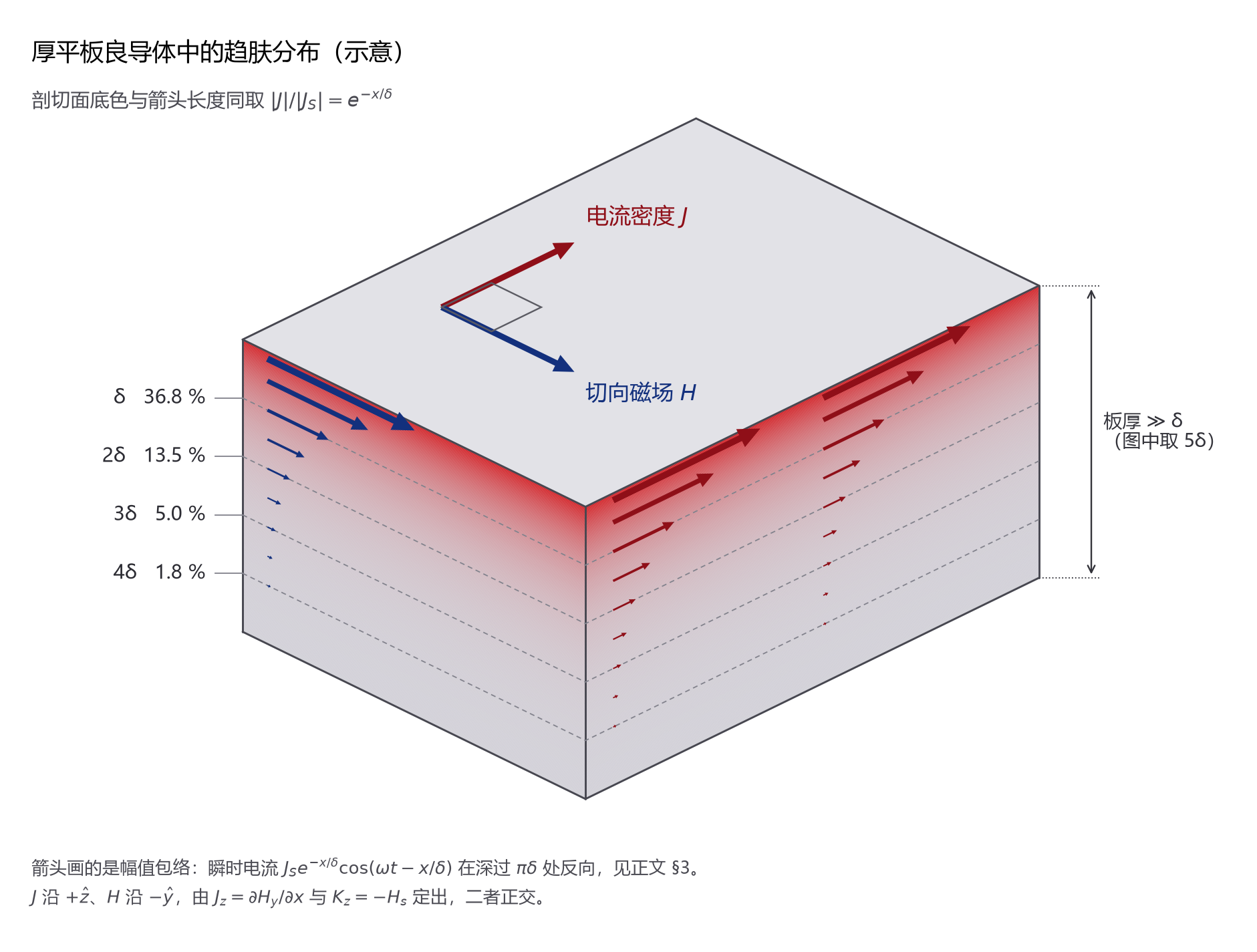

示意：厚平板良导体的两个剖切面。剖切面底色与箭头长度同按 $|J|/|J_S|=e^{-x/\delta }$ 取值，$\delta$、$2\delta$、$3\delta$、$4\delta$ 四条虚线处分别为 36.8 %、13.5 %、5.0 %、1.8 %，与本节数值一致。电流密度 $J$ 沿 $+\hat{z}$、表面切向磁场 $H$ 沿 $-\hat{y}$，两者正交；方向关系由 $\nabla \times \mathbf{H}=\mathbf{J}$ 给出的 $J_z=\partial H_y/\partial x$ 及其深度积分 $K_z={\int }_0^{\infty }{J}_z\mathrm{d}x=-H_s$ 定出。箭头画的是幅值包络，不是瞬时电流——瞬时值 $J_S{e}^{-x/\delta }\cos (\omega t-x/\delta )$ 在深过 $\pi \delta$ 处反向 [8]。

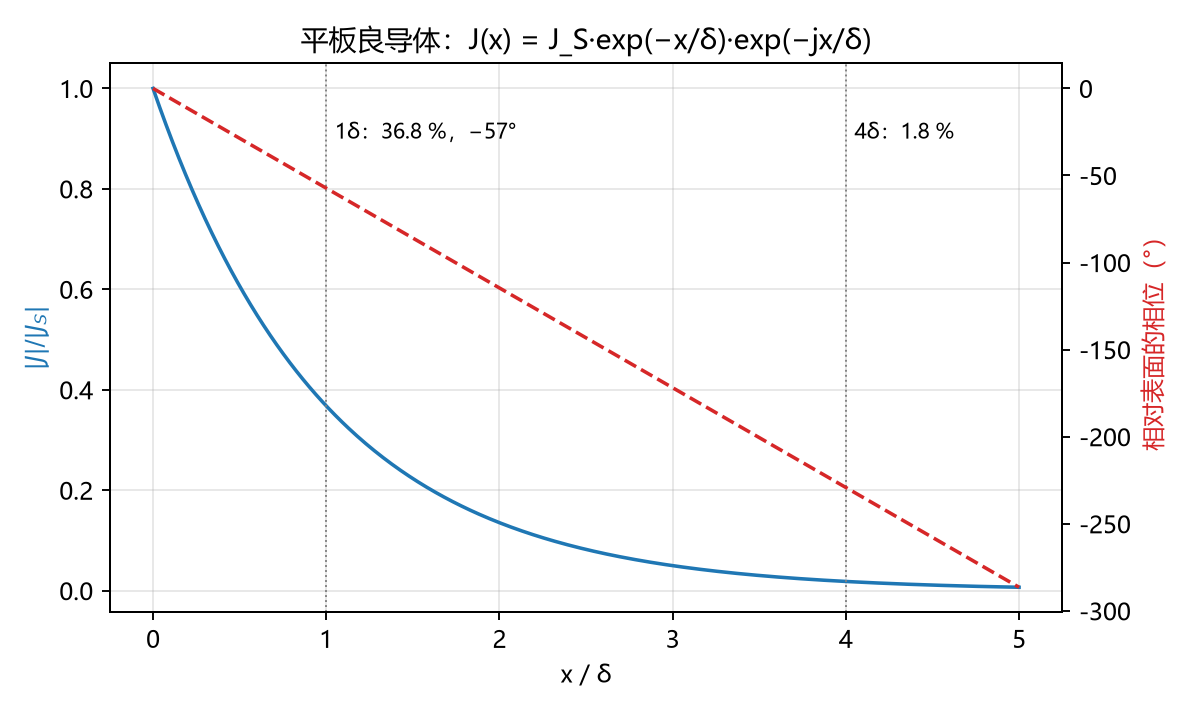

平板良导体中 |J|/|J_S|（实线，左轴）与相对表面的相位（虚线，右轴）随 x/δ 的变化。

4. 数值：6.78 MHz

材料参数取 AEDT 2026 R1 材料库：铜 $\sigma =5.8\times 10^7$ S/m、${\mu }_r=0.999991$；铝 $\sigma =3.8\times 10^7$ S/m、${\mu }_r=1.000021$。

频率	铜 $\delta$	铝 $\delta$
50 Hz	9.35 mm	11.5 mm
1 MHz	66.1 µm	81.6 µm
6.78 MHz	25.4 µm	31.4 µm

1 oz/ft² 铜箔厚 34 µm [9]，在 6.78 MHz 下约 $1.3\delta$，不满足”厚度远大于 $\delta$“。

5. 适用边界

• 良导体：$\sigma \gg \omega \epsilon$，多数金属满足 [7]；铜在 6.78 MHz 下 $\sigma /(\omega {\epsilon }_0)\approx 1.5\times 10^{11}$。不满足时（如生物组织）见 wave-attenuation-in-lossy-tissue。
• 厚度：§3 的指数分布要求厚度远大于 $\delta$；厚度仅数个 $\delta$ 时两侧场相互影响，须按实际厚度求解。
• 线性材料：$\mu$、$\sigma$ 为常数；铁磁材料 ${\mu }_r$ 随磁场变化，$\sigma$ 随温度变化。
