lead resonant length

概念

细长导电导线置于人体组织的 RF 场中时,可像天线一样耦合电场。沿导线分布的感应电流在满足驻波条件时形成谐振;对常见植入导线边界条件,电气长度接近组织中半波长 时,导线与 RF 场的耦合及尖端局部发热通常较强。 将组织近似为均匀、低损耗介质,并暂不计导线绝缘层时,波长为:

逐符号说明:

  • :RF 波在组织中的波长,单位 m;半波长 给出裸直导线谐振长度的数量级。
  • :真空光速,约
  • :RF 频率,单位 Hz;在质子 MRI 中即相应场强下的 larmor-frequency
  • :组织的相对介电常数,无量纲;它随组织种类和频率变化。

例如,取 、肌肉 ,得 。因此,1.5 T MRI 下的半波长与常见植入导线长度同属数十厘米量级,RF 加热会呈明显的长度依赖。由 可知,频率升高时波长和谐振长度均缩短;从 1.5 T 的约 64 MHz 升至 3 T 的约 128 MHz,在其他参数不变的近似下,半波长约减半。

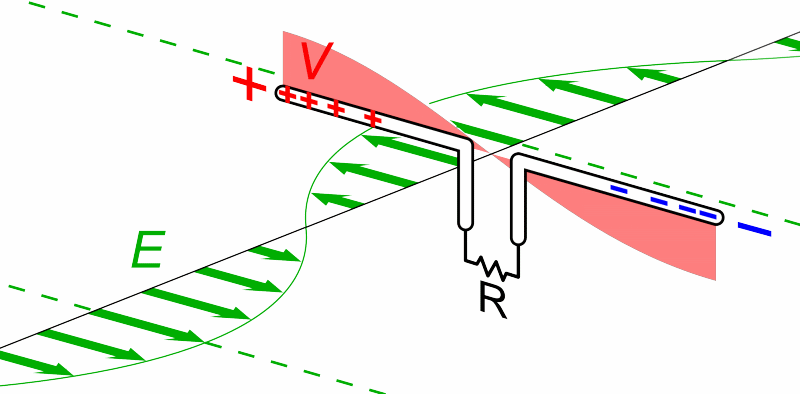

偶极天线接收电磁波的动画 长直导体如何耦合 RF 能量、并在其上形成电流驻波的直观示意(半波偶极天线接收)。来源:Wikimedia Commons,Chetvorno,CC0 公有领域。

电气长度不等于导线的几何长度。对均匀直导线,可用相位长度表示:

其中, 为电气长度,单位 rad; 为相位常数,单位 rad/m; 为导线物理长度,单位 m; 为导线结构与周围介质共同决定的有效波长,单位 m。半波谐振对应 。绝缘层会改变导线周围的有效介电环境,通常使有效波长高于裸导体完全浸在组织中的近似值;螺旋绕制可产生慢波效应;端接阻抗也会改变驻波边界。因而,具体器件的“谐振长度”必须由实测或电磁仿真确定,不能只按几何长度和上式直接判定。

适用边界:上述关系用于说明主导趋势与数量级。人体组织具有电导率和介电频散,高损耗会衰减并展宽谐振;导线路径、绝缘、螺距、端接、暴露电极及 RF 场空间分布都会改变峰值位置和幅度。本卡不提供任何具体器件的确切谐振长度或温升。

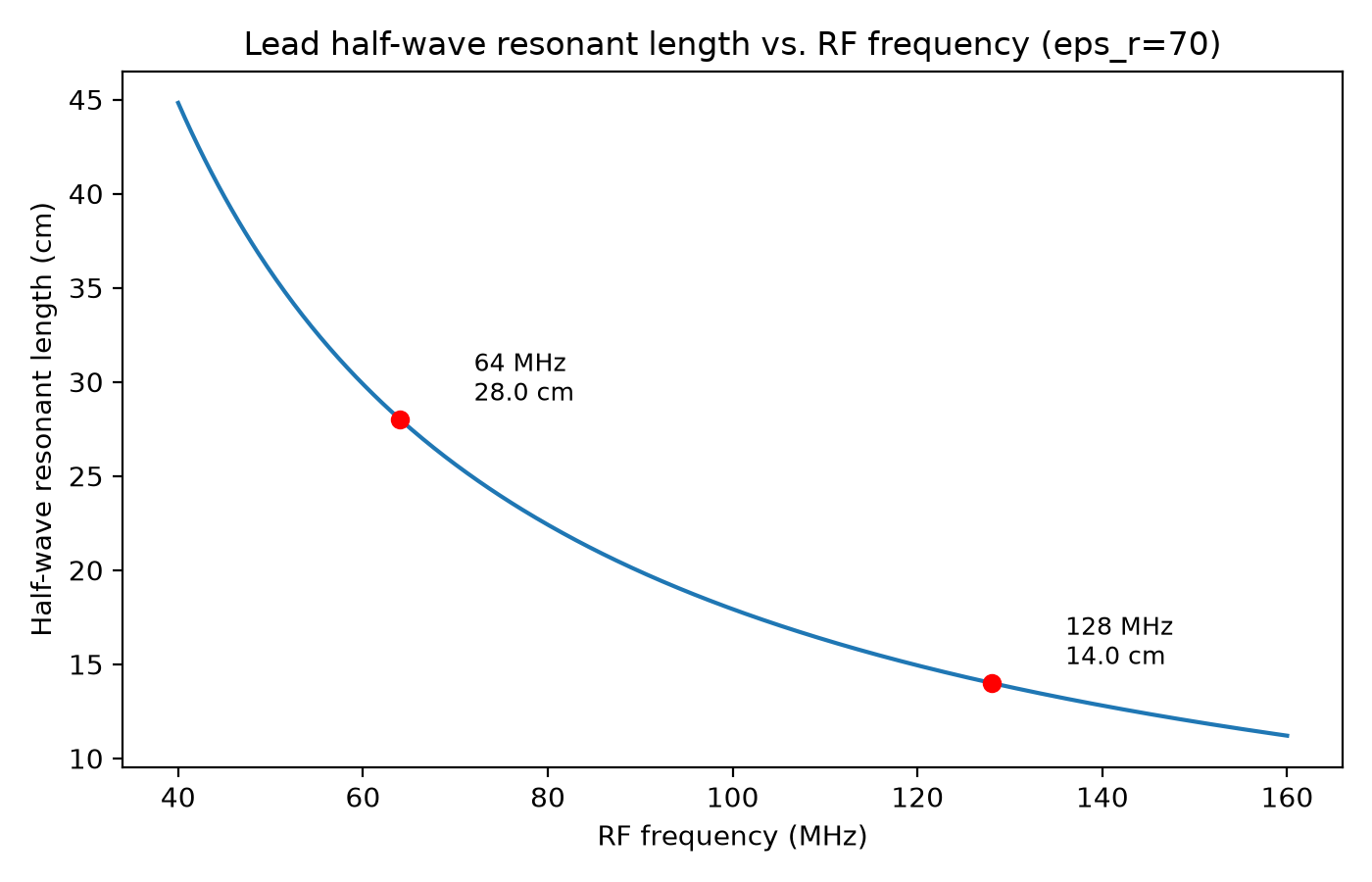

肌肉近似下半波谐振长度随频率变化

import numpy as np
import matplotlib.pyplot as plt

c, eps_r = 3.00e8, 70
f_mhz = np.linspace(40, 160, 500)
l_half = c / (2 * f_mhz * 1e6 * np.sqrt(eps_r))
plt.plot(f_mhz, l_half * 100)
plt.scatter([64, 128], c / (2 * np.array([64, 128]) * 1e6 * np.sqrt(eps_r)) * 100)
plt.xlabel("RF frequency (MHz)")
plt.ylabel("Half-wave resonant length (cm)")
plt.tight_layout()
plt.savefig("assets/lead-resonant-length/lead-resonant-length-vs-frequency.png", dpi=200)

参考

关联

  • 相关概念:larmor-frequency
  • 相关源卡:US9999764B2
  • hazard:rf-heating · solution:filtering
