core saturation in B0

结论:外磁场升高 → 磁芯饱和 → 磁导率(微分意义)从 量级跌到 1 → 电感同比例跌落。MRI 主静场 1.5/3 T 远超常见磁芯材料的饱和点,含铁磁芯的电感元件在磁体孔内全程处于这一状态。

1. 饱和:,但

磁通密度由外加磁场与材料磁化两部分叠加:

逐符号: 磁通密度(T); 磁场强度(A/m); 磁化强度(A/m),来自材料内部磁矩的取向; H/m 真空磁导率。

增大时磁畴逐步取向一致, 随之上升;当磁矩几乎全部对齐, 到顶,——这就是饱和。此时曲线的斜率

并未停止增长,只是退回真空速率 ——比铁磁段低若干个数量级,在通常标尺的 B–H 图上看起来近乎水平,但斜率是 而非零。趋于零的是 (微分磁化率),不是

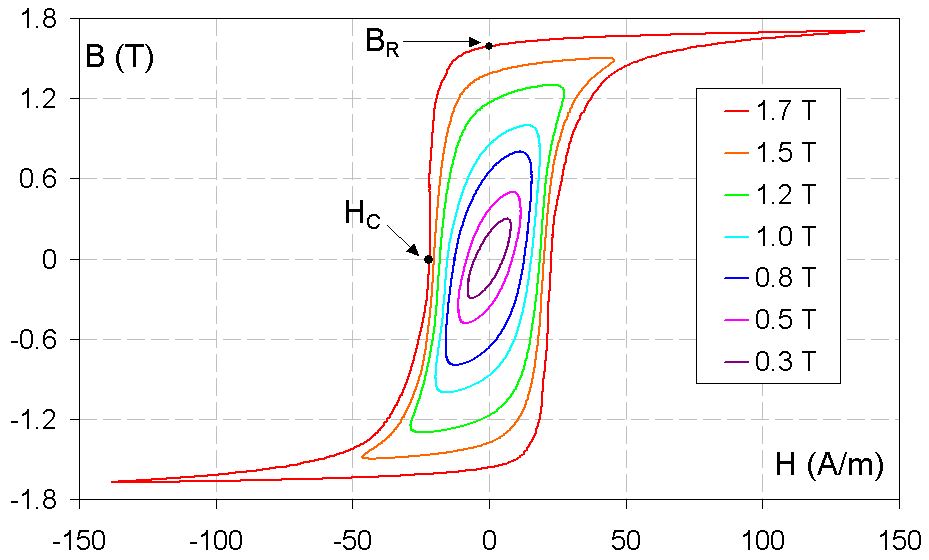

软磁材料的 B–H 回线族:最外侧回线两端已进入饱和 软磁材料在不同峰值磁通密度下的一族 B–H 回线。最外侧回线在 超过约 50 A/m 后近乎水平(斜率退到 量级)。 剩磁, 矫顽力。图片作者 Zureks,CC BY-SA 3.0,经 Wikimedia Commons,未作修改。

2. 两种磁导率:割线与切线

铁磁材料的磁导率不是常数,且有两种定义,几何意义不同:

相对值 ,无量纲。线性区两者接近,软磁材料 (坡莫合金可达 );深入饱和后分道扬镳:相对微分磁导率 (第 1 节),而幅值磁导率 因分子里累积的 仍可远大于

3. 电感:小信号情形由微分磁导率决定

带磁芯线圈(闭合均匀磁路近似):

逐符号: 电感(H); 匝数(无量纲); 磁路截面积(m²); 磁路长度(m); 磁芯磁导率(H/m)。 是几何量,唯一随工作条件变化的因子是

这里的 取哪一个,取决于激励形态。MRI 情形是强静态偏置(B0 设定工作点)上叠加小幅交流信号,决定交流电感的是偏置点处的微分磁导率:交流电压响应 只感受磁链对电流的局部变化率,即切线斜率(严格说是偏置点上小回线的增量磁导率,量级与 一致)。幅值磁导率对应的是从零起励的总磁链,与小信号电感无关。

于是链条闭合:静场把工作点推入饱和段, 跌到约 1,小信号电感同比例跌两到四个数量级

4. 量级对照:为什么 MRI 静场必然触发

典型量级
铁氧体(ferrite)0.2–0.5 T
硅钢、坡莫合金等铁基合金 1.6–2.2 T
MRI 主静场 1.5 T / 3 T

超过多数磁芯材料的饱和磁通密度 ,与最高一档同量级。换到 轴看更彻底:孔内 A/m(1.5 T),而软磁材料的饱和磁场强度通常只有 A/m——高出两个数量级以上,工作点深入饱和段。这不需要射频或梯度场参与,静场本身就足够,且在孔内停留期间持续如此。

5. 直接用 B、H 写的电感

由安培环路定律 与磁链 ( 磁链,Wb; 线圈电流,A),消去 :

  • (割线电感):给出某电流下的总磁链,用于磁通、储能类大信号计算;
  • (微分电感):给出电压响应 ,即小信号交流电感——强静态偏置上叠加小交流(MRI 情形)用这一个, 在偏置工作点取值。

两式在线性区重合;进入饱和后 先塌, 滞后地缓慢下降。
